床身上最大回轉直徑 560mm
最大切削長度 500mm
標準切削直徑 280mm
最大切削直徑 400mm
X軸快移速度 30m/min
Z軸快移速度 30m/min
下載產品介紹完整文檔
撥打 13840596639

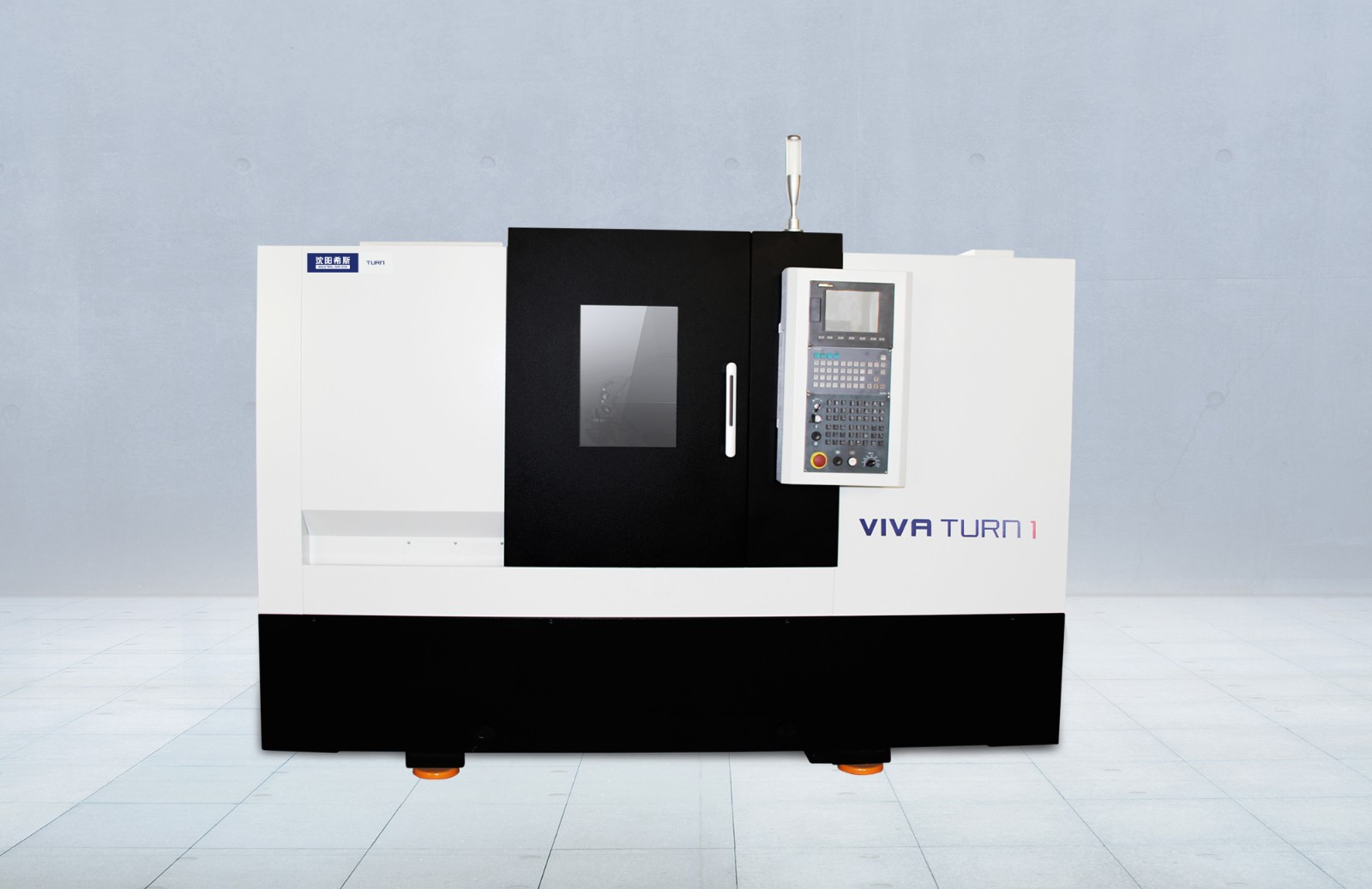

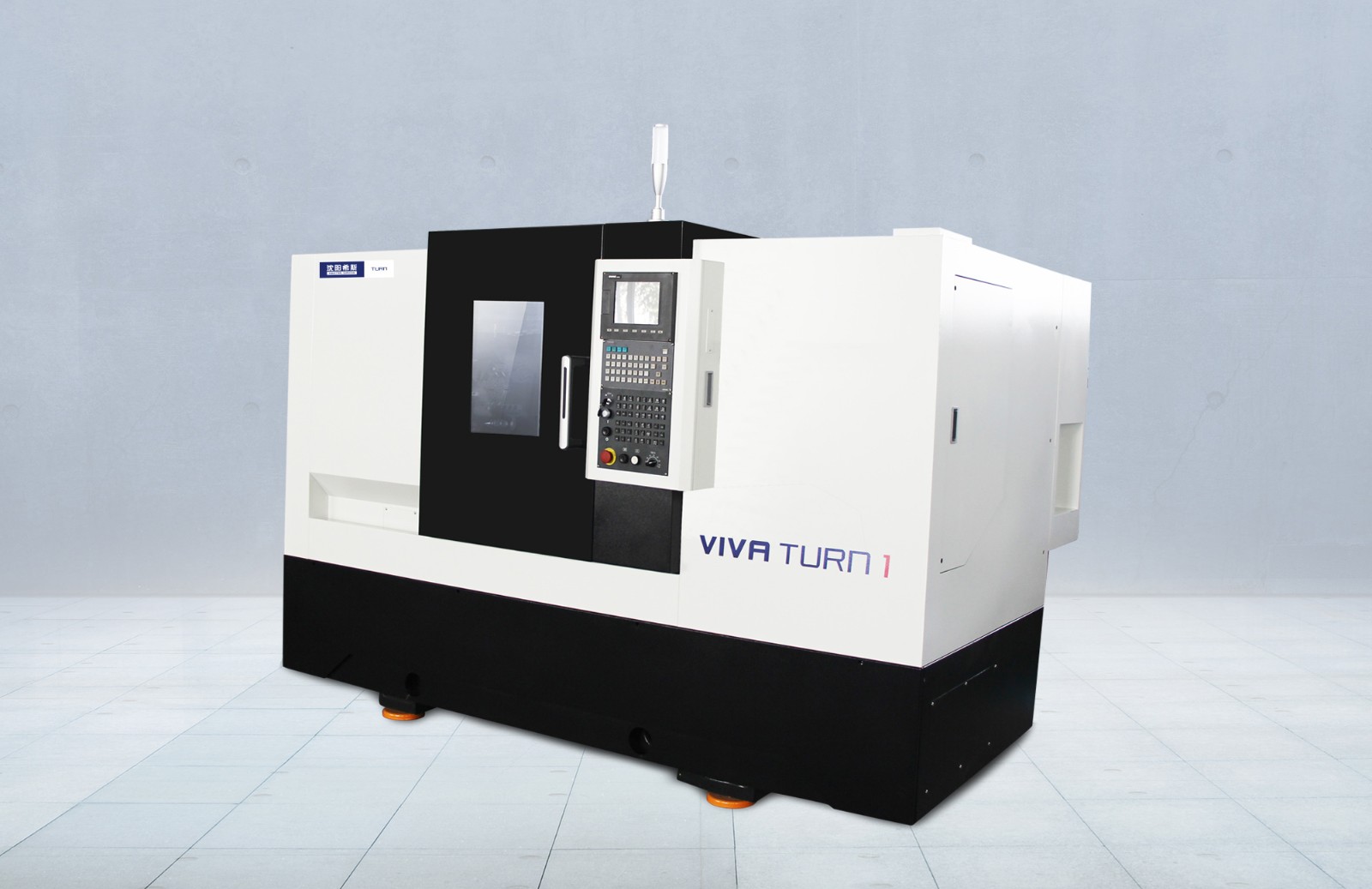

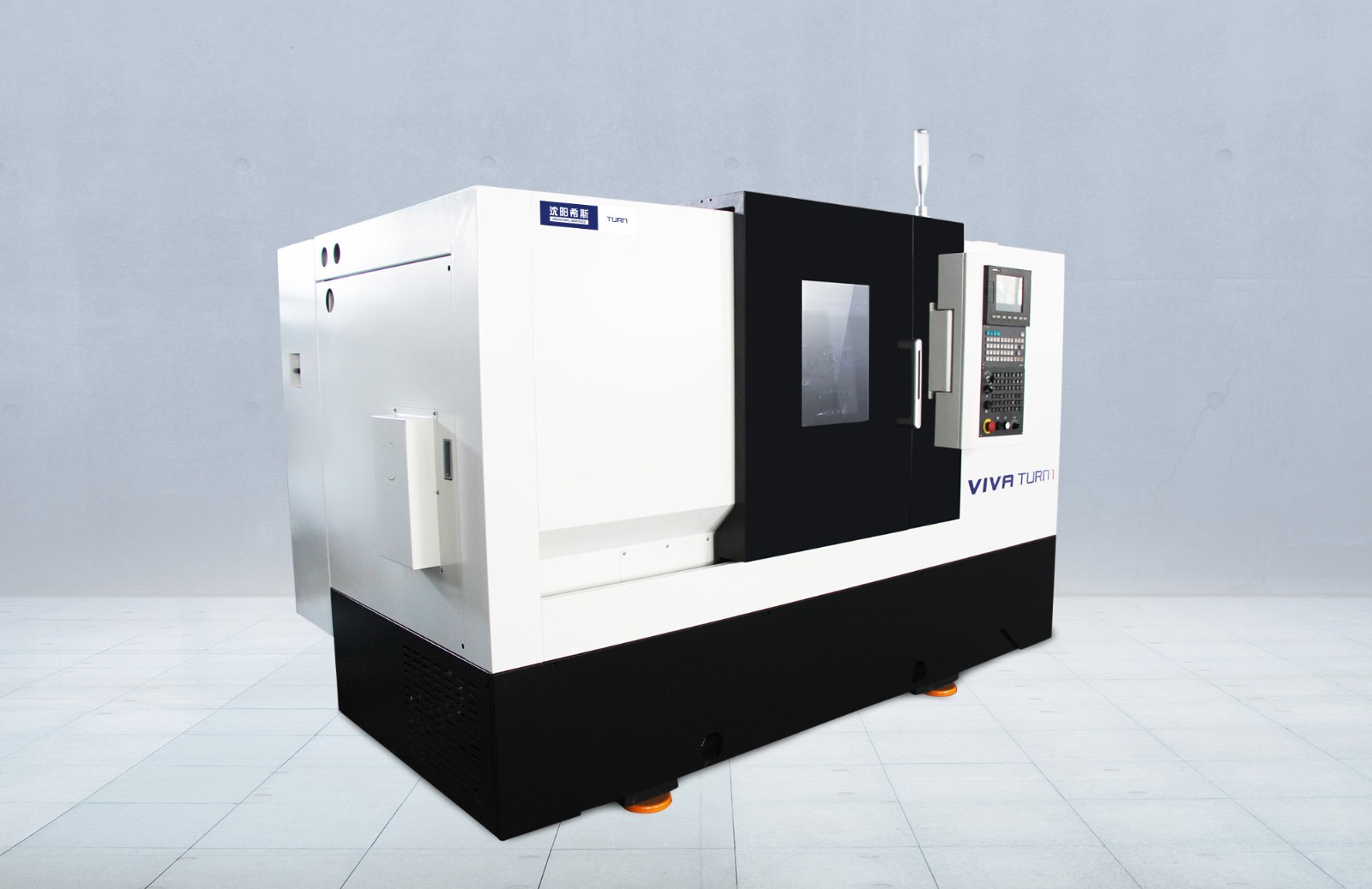

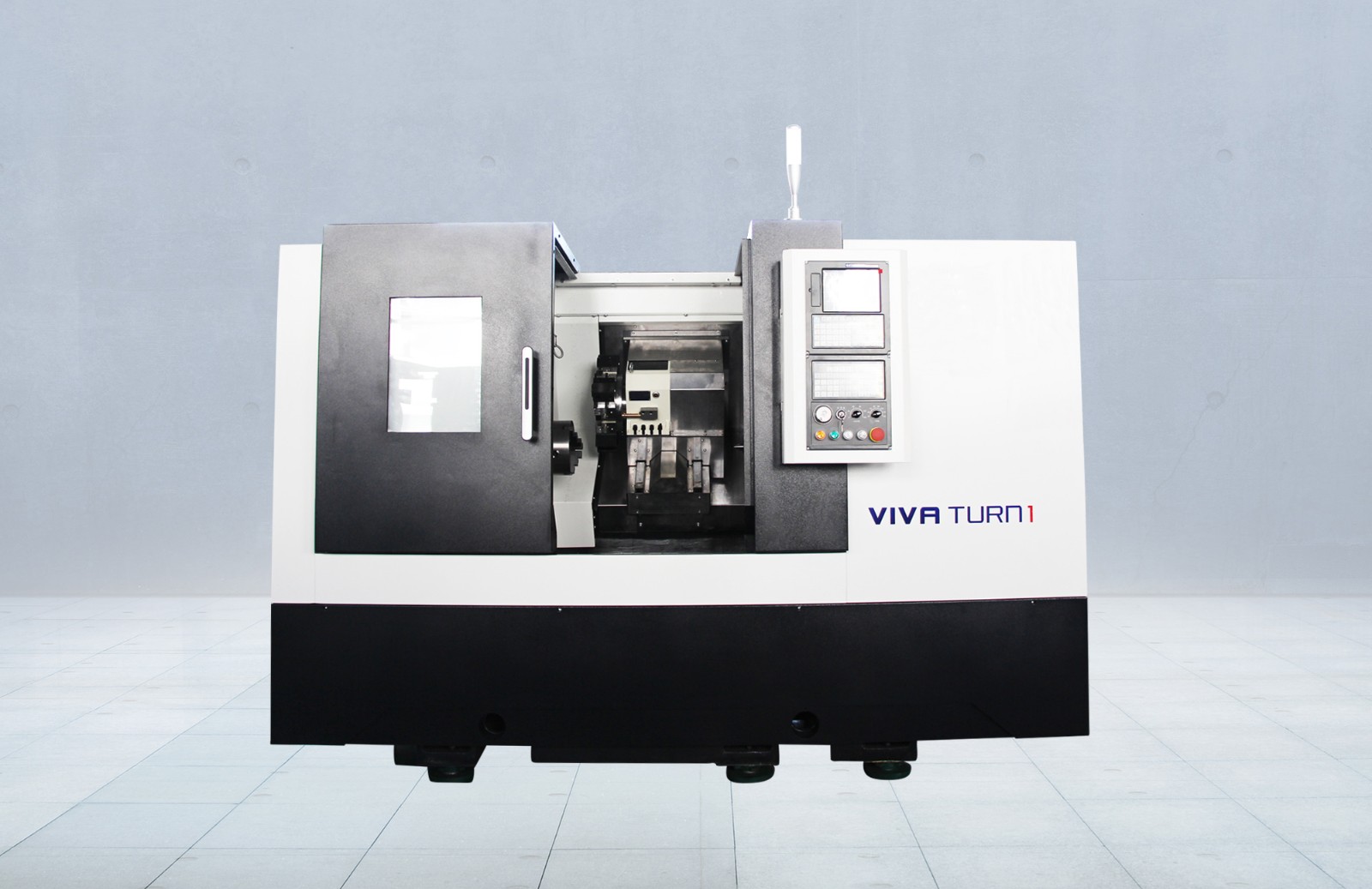

T1系列數控臥式車床是結合我廠多年設計臥式數控臥式車床的經驗，順應市場及發展需求而設計、生產的一種高品質產品。全新設計的主機結構及可靠的裝配工藝使T1系列機床獲得了全面升級，穩定可靠的產品性能加上創新的人機工程學設計，T1系列無疑將成為行業內的佼佼者。

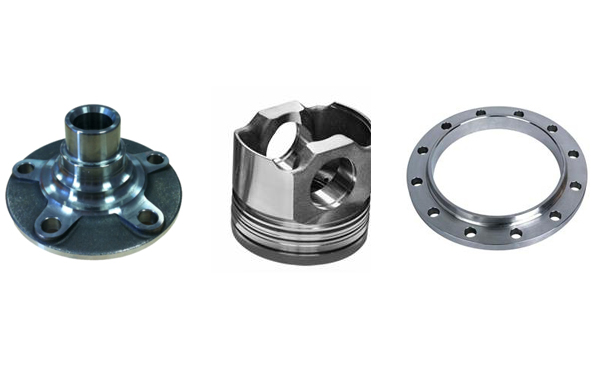

本機床可以加工軸類、盤類零件，車削螺紋、圓弧、圓錐及回轉體的內外曲面，對旋轉體類零件進行高效、大批量、高精度加工。設計中對主軸、床身、尾座等部件的剛度進行合理匹配，大大提高了整機的剛性，確保了重切時的穩定性。因而本機床加工外圓精度可達到IT6～I(xiàn)T7級。作為通用型機床，特別適合汽車、電機、軸承、液壓等行業對旋轉體類零件進行高效、大批量、高精度加工時采用。
該系列機床采用30°斜角的整體床身，切削時受力更穩定。內部筋形采用Ansys軟件進行優化設計，使機床具有很高的剛性。床身材料采用高密鑄鐵，強度高吸震性好。加大的排屑口設計，確保機床切削順暢。導軌采用35規格精密直線滾珠導軌，進給精度高、摩擦阻力小，剛性好，抵抗振動、變形能力高，使用戶獲得更高的加工精度及更快的移動的速度，生產效率。

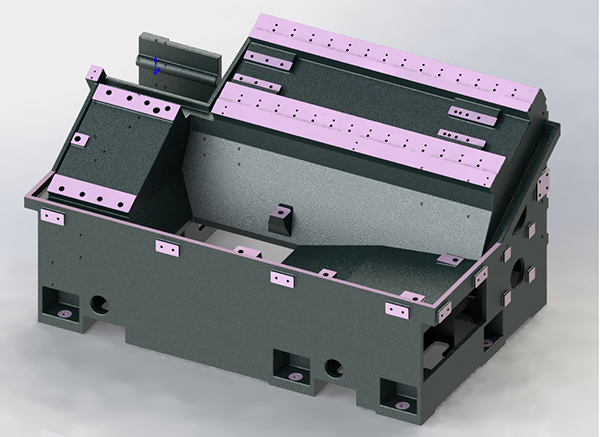

床身示意圖
X軸、Z軸采用伺服電機驅動，通過彈性聯軸器與滾珠絲杠直接連接。兩軸導軌均采用滾動導軌，該導軌為四方向等載荷型，精度高載荷大，滾珠之間用保持架隔開，以減少快速移動時的摩擦阻力及溫升、熱變形，從而大幅度地提高了加工精度、快移速度和生產效率。其突出優點為體積小精度高維護費用低，是追求高精度和高性價比用戶的首選配置，特別適合于汽車、軸承等行業對零件尺寸一致性要求很高的場合。

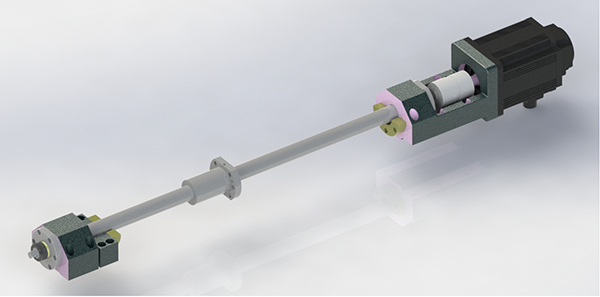

兩軸進給傳動示意圖
該系列機床為單主軸主軸箱,采用整體主軸單元,電機通過皮帶輪直接帶動主軸轉動，減少了機械傳遞的功率損耗，啟動快速、平穩。整體式套筒主軸結構尺寸經過優化，可滿足高剛性、高轉速。通過精心的裝配使主軸達到最理想的精度，具有溫升低，熱變形小、精度高的特點，使主軸在長期工作時保持主軸軸線的相對穩定。特制的主軸編碼器取消了同步帶傳動機構，有效降低故障率。

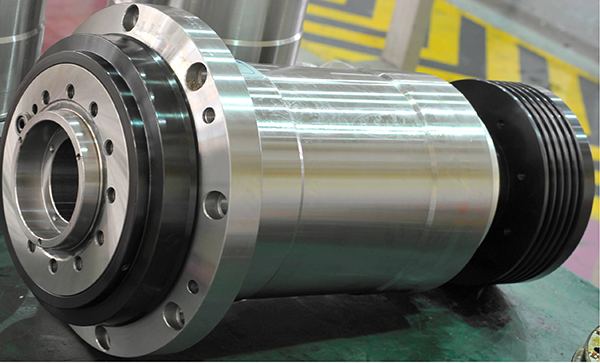

整體主軸單元
機床降速比為1：1.3?

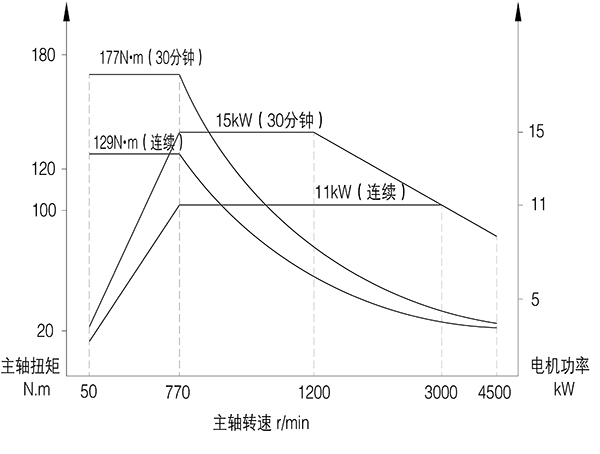

配廣數系統ZJY265A-11AM-B5主軸箱主軸功率—扭矩特性?
主軸箱主軸功率—扭矩特性

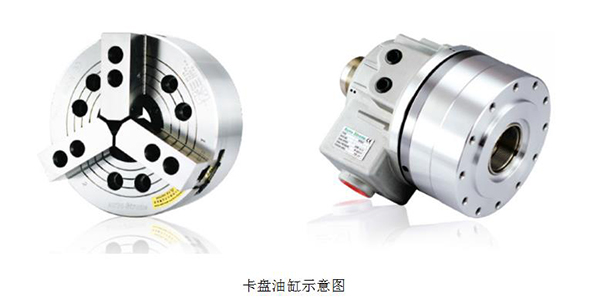

本機床標準卡盤選用8寸中空液壓卡盤，規格為φ210。該卡盤可以很方便地更換各種工裝夾具，快速適應性好，可以滿足用戶加工多種零件的要求。還可選配其他規格液壓卡盤及油缸。
本機床床鞍采用高密鑄鐵整體鑄造而成，滑板、刀架放置在床鞍上?；迮c刀架在床鞍上移動采用35規格直線滾珠導軌，在X軸方向移動是由伺服電機通過彈性聯軸器與滾珠絲杠直聯驅動的，高精度滾珠絲杠，精度高、傳動準確。

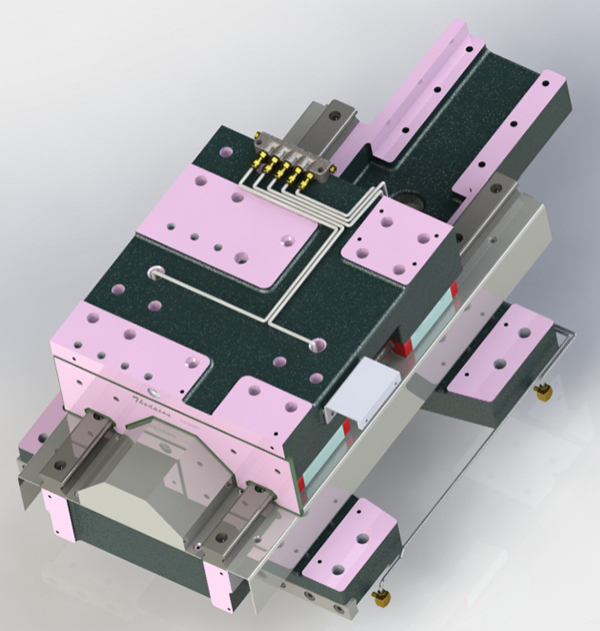

床鞍部件示意圖

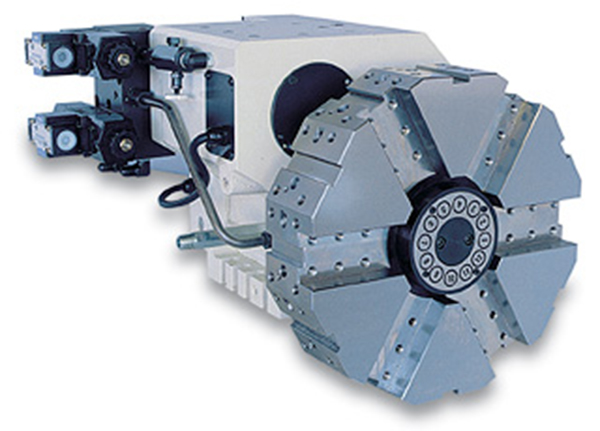

本車床的標準刀架采用臺灣的液壓刀架。刀塔為液壓驅動式，采用名牌油馬達、靜音、高速、扭力大、換刀速度快。刀塔內部機構為凸輪間歇機構，鎖緊油缸配合精密的凹凸齒定位器，換刀定位精確度高，可正、反轉換刀，可承受重切削。采用靈敏可靠的接近開關，并且精心設計電子感應系統，感應快速準確，不亂刀。合理的外型優化，使重心更低，受力及抗沖擊更優。刀塔油壓換向及調速功能閥可安裝于刀塔本體上，使刀塔的動作響應更快更可靠。
液壓刀架示意圖
尾臺可配滑動導軌,線軌兩種模塊.?
尾臺滑動導軌是尾臺體通過床鞍拖動，在滑動導軌上整體移動。拖動到位后偏心軸手動鎖緊。頂尖安裝在尾座體的頂尖套內，頂尖通過液壓缸帶動套筒運動實現頂緊、松開。頂尖前、后移動由數控系統M指令自動實現，也可以通過操縱面板上的按鈕手動實現。頂尖頂緊工件后，徑向鎖緊油缸將頂尖抱死，該結構更有利于長軸類零件的加工。

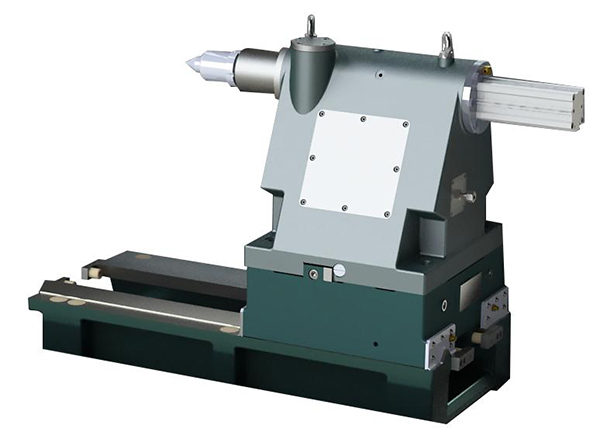

滑動導軌尾座示意圖
尾臺線軌是頂尖固定在尾座體頂尖套內，通過液壓缸帶動尾座體，在直線導軌上整體移動。尾座前后移動由數控系統M功能自動實現，也可以通過操縱面板上的按鈕手動實現。驅動尾座時向前頂緊工件后，保持尾座體適當壓力，即可完成頂緊動作。

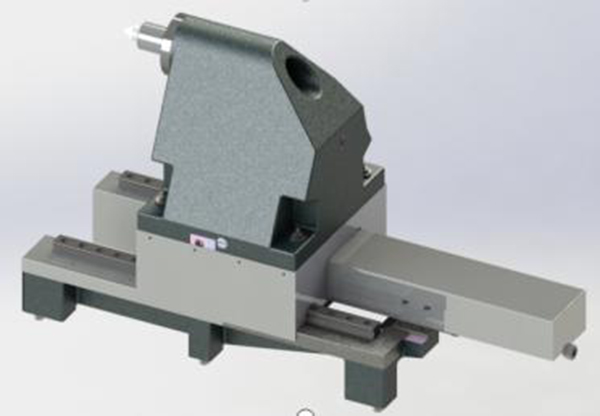

線軌導軌尾座示意圖

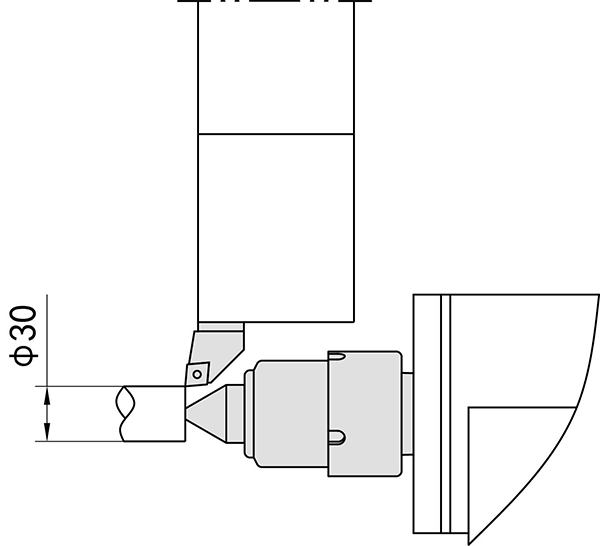

注意：當使用標準頂尖頂緊工件時，機床靠近頂尖處可切削的最小直徑為φ30，其它具體情況視工件及頂尖條件而定。

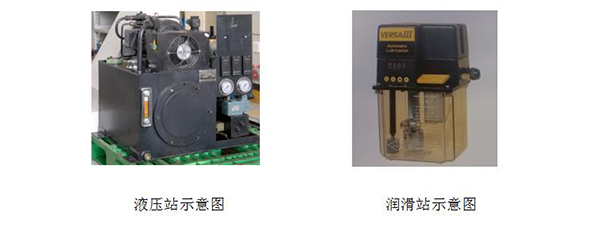

液壓系統選用了變量葉片泵，液壓油箱放置在床身后面，由防護與外界隔離。各個液壓回路均采用疊加閥安裝方式，結構緊湊，安裝方便。該液壓系統各執行油缸的壓力可分別調整并有壓力保護裝置。液壓油箱帶有風冷裝置。標準配置采用中外合資集中定量自動潤滑系統。

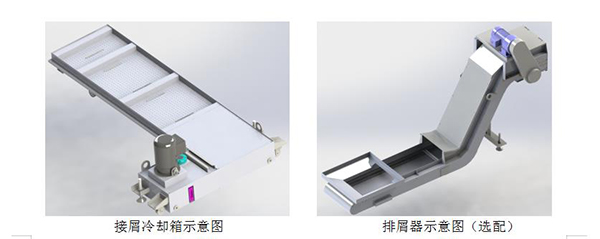

本機床標配接屑盒，根據加工工件材質的不同，可選配排屑器。排屑器類型為鏈板式排屑器、刮板或磁刮板式排屑器。鏈板式排屑器適合于收集和輸送各種卷狀、團狀、塊狀切屑；刮板排屑器適于銅、鋁、鑄鐵等碎屑的輸送；磁刮板式排屑器主要用于濕式加工中長度小于150毫米的鑄鐵屑的輸送。排屑器均為自動排屑，可由M指令控制排屑器的啟停。?
冷卻箱及排屑器與主機分離，保證機床精度免受切削熱的影響。采用進口大流量高揚程冷卻泵，冷卻水由冷卻泵引出后直接與刀架上的冷卻水口相連，經由刀夾噴嘴噴出，為零件和刀具提供冷卻及潤滑，用以保證工件加工精度，提高刀具使用壽命。此外，根據用戶對機床布局形式的要求，排屑器可選擇側置式或后置式。
|
項目 |
單位 |
規格 |
備注 |
|
|
床身上最大回轉直徑 |
mm |
Φ500 |
|
|
|
最大切削長度 |
mm |
500 |
|
|
|
最大切削直徑 |
mm |
Φ400 |
臥式8工位刀架 |
|
|
標準切削直徑 |
mm |
Φ280 |
||
|
滑板上最大回轉直徑 |
mm |
Φ300 |
|
|
|
主軸端部型式及代號 |
|
A2-6 |
整體主軸單元 |
|
|
主軸孔直徑 |
mm |
Φ65 |
|
|
|
過棒料直徑 |
mm |
Φ50 |
|
|
|
主軸箱 |
主軸轉速范圍 |
r/min |
50～4500 |
|
|
主軸最大輸出扭矩 |
Nm |
177 |
ZJY265A-11AM-B5 |
|
|
177 |
SYNTEC21TA |
|||
|
主軸轉速級數 |
|
無級變速 |
|
|
|
主電機輸出功率 |
kW |
15（30分鐘）/11（額定） |
ZJY265A-11AM-B5 |
|
|
15（15分鐘）/11（額定） |
SYNTEC21TA |
|||
|
卡盤 |
卡盤直徑/型式 |
inch |
82 |
|
|
102 |
選配 |
|||
|
X軸快移速度 |
m/min |
30 |
|
|
|
Z軸快移速度 |
m/min |
30 |
|
|
|
X軸行程 |
mm |
210 |
|
|
|
Z軸行程 |
mm |
550 |
|
|
|
尾座行程 |
mm |
450 |
滑動尾臺 |
|
|
尾座套筒行程 |
mm |
100 |
||
|
尾座套筒錐孔錐度 |
莫氏 |
莫5 |
||
|
尾座行程 |
mm |
350 |
線軌尾臺 |
|
|
尾座主軸錐孔錐度 |
莫氏 |
莫5 |
||
|
標準刀架形式 |
|
臥式8工位 |
|
|
|
刀具尺寸 |
外圓刀 |
mm |
25×25 |
|
|
鏜刀桿直徑 |
mm |
Ф40/Ф32/Ф25/Ф20 |
|
|
|
刀盤可否就近選刀 |
|
可 |
|
|
|
最大承重 |
盤類件 |
kg |
200(含卡盤等機床附件) |
|
|
軸類件 |
kg |
500(含卡盤等機床附件) |
|
|
|
機床重量 |
kg |
3650 |
|
|
|
機床外形尺寸（長×寬×高） |
mm |
2700×1980×1945 |
不含排屑器 |
|
注1：主軸轉速是在標準配置下的轉速范圍，當安裝其它配置的卡盤、卡具或主電機時，請注意所選擇的卡盤或卡具的極限轉速。
注2：數控機床對電源要求嚴格。如果用戶電網波動超過±10%，必須增加穩壓裝置，否則數控機床將不能正常工作，甚至出現不可預測的結果。
注 3: 機床最大扭矩恒定，但隨著切削直徑的變大，可滿足的切削參數會隨著變小，因此機床加工參數請根據工件尺寸進行相應調整。
注4：機床重量僅供參考，最終重量以機床裝箱單為準。
|
檢 驗 項 目 |
工廠標準 |
|
|
加工精度 |
IT6 |
|
|
加工工件圓度 |
0.0025mm/Ф75 |
|
|
加工工件圓柱度 |
0.010mm / 150mm |
|
|
加工工件平面度 |
0.010mm/Ф200mm |
|
|
加工工件表面粗糙度 |
Ra1.25μm |
|
|
定位精度 |
X軸 |
0.008mm |
|
Z軸 |
0.008mm |
|
|
重復定位精度 |
X軸 |
0.004mm |
|
Z軸 |
0.004mm |
|

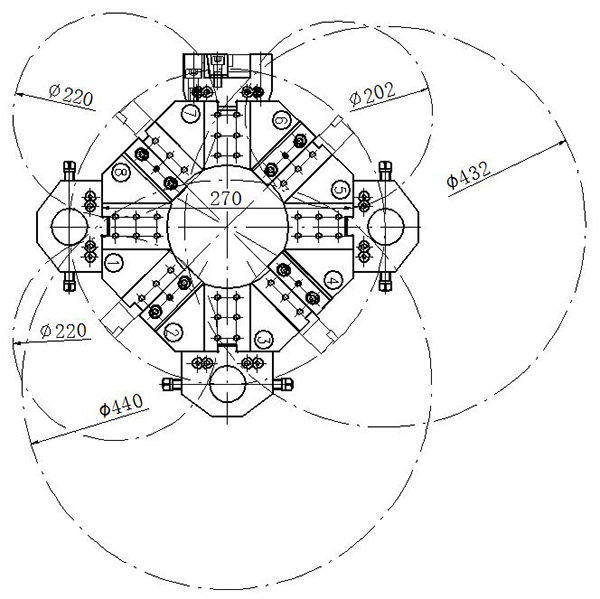

80中心高液壓8工位刀架干涉圖

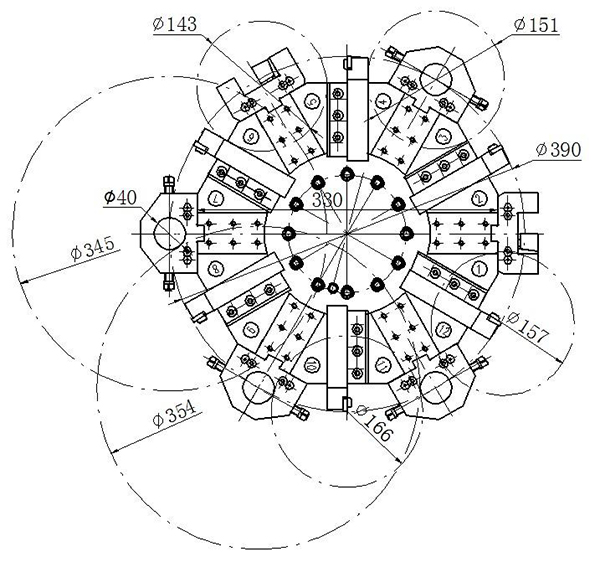

80中心高液壓12工位刀架干涉圖
A2-6主軸，8寸中空，80中心高刀架

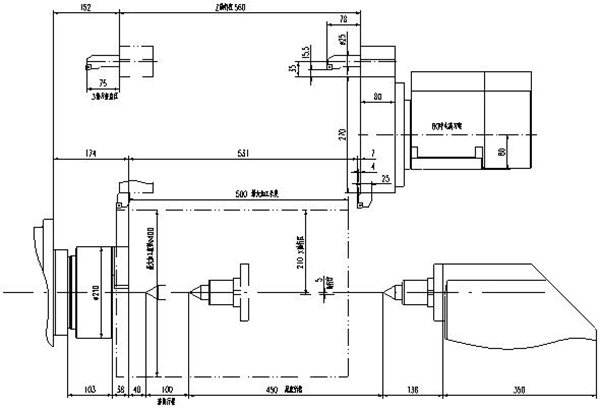

尾臺硬軌零件加工極限尺寸圖
最小零件加工極限尺寸圖
A2-6主軸，8寸中空，80中心高刀架

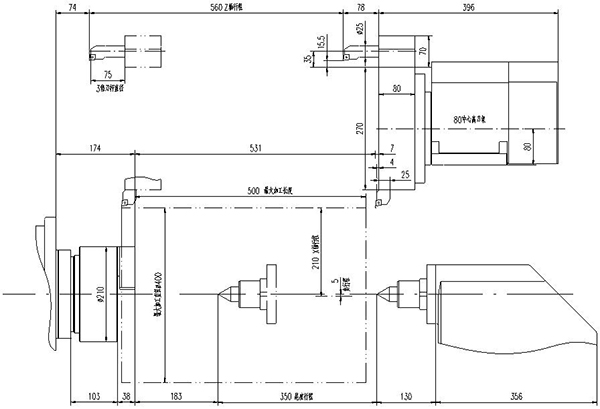

尾臺線軌 零件加工極限尺寸圖
|
序號 |
名稱 |
制造商 |
型號及規格 |
數量 |
備注 |
|
1 |
地腳墊鐵 |
國產 |
|
1套 |
|
|
2 |
車削刀夾 |
臺灣 |
外圓刀壓刀塊25X25 |
4套 |
8工位刀架 |
|
端面刀夾25X25 |
1個 |
||||
|
鏜孔刀夾φ40 |
3個 |
||||
|
刀套f32,f25,f20 |
各1個 |
||||
|
3 |
接屑冷卻箱 |
國產 |
|
1套 |
|
注：刀夾數量和規格可根據用戶要求改變。
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
安全指導書 |
一份 |
電子版 |
|
2 |
維修保養說明書 |
一份 |
電子版 |
|
3 |
運輸與安裝說明書 |
一份 |
電子版 |
|
4 |
操作說明書 |
一份 |
電子版 |
|
5 |
合格證 |
一份 |
|
|
6 |
裝箱單 |
一份 |
|
|
7 |
卡盤、油缸使用說明書（或維護手冊） |
各一份 |
電子版 |
|
8 |
潤滑泵說明書 |
一份 |
電子版 |
|
9 |
刀架使用說明書 |
一份 |
電子版 |
|
10 |
液壓系統使用說明書 |
一份 |
電子版 |
|
11 |
機床使用說明書（電氣） |
一份 |
電子版 |
|
12 |
編程與操作使用手冊 |
一份 |
|
|
13 |
驅動單元使用手冊 |
一份 |
|
|
14 |
電路圖冊 |
一份 |
電子版 |
| 序號 | 功能 | 備注 |
| 控制軸數 | ||
| 1 | 最大控制軸數：6 軸（含 Cs 軸） | |
| 2 | 最大聯動軸數：3 軸 | |
| 3 | PLC 控制軸數：6 軸 | |
| 進給軸功能 | ||
| 1 | 最小指令單位：0.001mm 和 0.0001mm 可選 | 標配 |
| 2 | 位置指令范圍：±99999999×最小指令單位 | 標配 |
| 3 | 快速移動速度：0.001mm 指令單位時最高 100m/min，0.0001mm 指令單位時最高 60m/min | 標配 |
| 4 | 快速倍率：F0、25%、50%、100%共四級實時修調 | 標配 |
| 5 | 切削進給速度：0.01 mm/min～60000 mm/min 或 0.01 inch/min～4000 inch/min（G98 分進給）；0.01 mm/轉～500 mm/轉或 0.01 inch/轉～9.99 inch/轉（G99 轉進給） | 標配 |
| 6 | 進給倍率：0～150%共十六級實時修調 | 標配 |
| 7 | 插補方式：直線插補、圓弧插補、螺旋插補、螺紋插補、極坐標插補、圓柱插補、剛性攻絲和多邊形插補。 | 標配 |
| 螺紋功能 | ||
| 1 | 螺紋類型：等螺距直螺紋/錐螺紋/端面螺紋，變螺距直螺紋/錐螺紋/端面螺紋 | 標配 |
| 2 | 螺紋頭數：1~99 頭 | 標配 |
| 3 | 螺紋切削：直線式、指數式可選 | 標配 |
| 4 | 加減速的起始速度、終止速度和加減速時間由參數設定 | 標配 |
| 加減速功能 | ||
| 1 | 切削進給：直線式、指數式可選 | 標配 |
| 2 | 快速移動：直線式 | 標配 |
| 3 | 螺紋切削：直線式、指數式可選 | 標配 |
| 4 | 加減速的起始速度、終止速度和加減速時間由參數設定 | 標配 |
| 主軸功能 | ||
| 1 | 主軸轉速：可由 S 代碼或 PLC 信號給定，轉速范圍 0rpm～20000rpm | 標配 |
| 2 | 主軸倍率：50%～120%共 8 級實時修調 | 標配 |
| 3 | 主軸恒線速控制 | 標配 |
| 4 | 剛性攻絲 | 標配 |
| 刀具功能 | ||
| 1 | 刀具長度補償（刀具偏置）：99 組 | 標配 |
| 2 | 刀具磨損補償：99 組刀具磨損補償數據 | 標配 |
| 3 | 刀尖半徑補償（C 型） | 標配 |
| 4 | 刀具壽命管理 | 標配 |
| 5 | 對刀方式：定點對刀、試切對刀、回參考點對刀 | 標配 |
| 6 | 刀偏執行方式：修改坐標方式、刀具移動方式 | 標配 |
| 精度補償 | ||
| 1 | 反向間隙補償：補償范圍(-9999~9999)×檢測單位 | 標配 |
| 2 | 記憶型螺距誤差補償：共 1024 個補償點，各軸補償點數由參數設定，每點補償范圍(-700~700)×檢測單位 | 標配 |
| PLC功能 | ||
| 1 | 13 種基本指令，30 種功能指令 | 標配 |
| 2 | PLC 梯形圖在線編輯、實時監控 | 標配 |
| 3 | 兩級 PLC 程序，最多 5000 步，第 1 級程序刷新周期 8ms | 標配 |
| 4 | 支持多 PLC 程序（最多 16 個），當前運行的 PLC 程序可選擇 | 標配 |
| 人機界面 | ||
| 1 | 支持中文、英文等多種語言顯示 | 標配 |
| 2 | 二維刀具軌跡、實體圖形顯示 | 標配 |
| 3 | 伺服狀態監視 | 標配 |
| 4 | 伺服參數在線配置 | 標配 |
| 5 | 系統調試、伺服調試 | 標配 |
| 6 | 實時時鐘 | 標配 |
| 7 | 在線幫助 | 標配 |
| 程序編輯 | ||
| 1 | 程序容量：32M、10000 個程序（含子程序、宏程序） | 標配 |
| 2 | 編輯方式：全屏幕編輯，支持零件程序后臺編輯 | 標配 |
| 3 | 編輯功能：程序/程序段/字檢索、修改、刪除，塊復制/塊刪除 | 標配 |
| 4 | 程序格式：ISO 代碼（G 代碼體系 A 和 G 代碼體系 B），支持指令字間無空格，支持相對坐標、絕對坐標混合編程 | 標配 |
| 5 | 宏指令：支持語句式宏指令編程 | 標配 |
| 6 | 程序調用：支持帶參數的宏程序調用，支持 12 級子程序嵌套 | 標配 |
| 7 | 輔助編程：常用循環指令利用圖形輔助編程 | 標配 |
| 8 | 語法檢查：程序編輯后可以對程序進行快速語法檢查（不需運行程序） | 標配 |
| 9 | 軌跡預覽：不需要運行程序，利用軌跡預覽功能可檢查程序的軌跡是否正確 | 標配 |
| 通信功能 | ||
| 1 | USB：U 盤文件操作、U 盤文件直接加工，支持 PLC 程序、系統軟件 U 盤升級 | 標配 |
| 2 | LAN：遠程監視，網絡 DNC 加工，文件傳輸，支持 PLC 程序、系統軟件遠程升級 | 標配 |
| 安全功能 | ||
| 1 | 緊急停止 | 標配 |
| 2 | 硬件行程限位 | 標配 |
| 3 | 多種存儲式行程檢查 | 標配 |
| 4 | 數據備份與恢復 | 標配 |
機床工作環境好壞，對保證機床性能和正常工作有著直接的關系，如果溫度過高會造成數控系統中控制機構失靈或出現故障；溫度過低又會使?jié)櫥到y(tǒng)和液壓系統工作條件惡化造成機床故障或損壞機床零件。因此我們建議該機床在以下條件下使用：
——機床應放置于室內且干燥的環境中。機床基礎按照機床地基要求進行制作。
——電源電壓： 額定電源電壓AC380V，電壓波動范圍－10～＋10，電源頻率： 50Hz1%。超出此范圍用戶需自行購買穩壓電源。
——環境空氣溫度：5℃～40℃范圍內；且24h平均溫度應不超過35℃。
——濕度：最高溫度40℃，相對濕度不超過35% ，且濕度變化不引起冷凝。
——空氣中粉塵濃度不得大于10mg/m3,不得含酸、鹽和腐蝕氣體。
——大氣壓強86～106kpa
——機床安裝要遠離振源、熱源。機床安裝所在廠房內的動力要在0.5G以下(G為重力加速度)。
——空轉噪聲等級：≤83dB（A）
機床檢測時,檢測儀器,檢測工具應在檢測環境中放置足夠的時間,使它們處于等溫狀態,檢測時還應避免氣流,日曬或外部熱流等因素的影響,對機床位置精度的評定環境溫度以20℃為準,但一般應符合下列條件。
——環境溫度15℃～25℃。
——檢測前機床應在檢測環境中等溫不少于12h。
——機床占有空間任意的溫度梯度不超過0.5℃/h 。

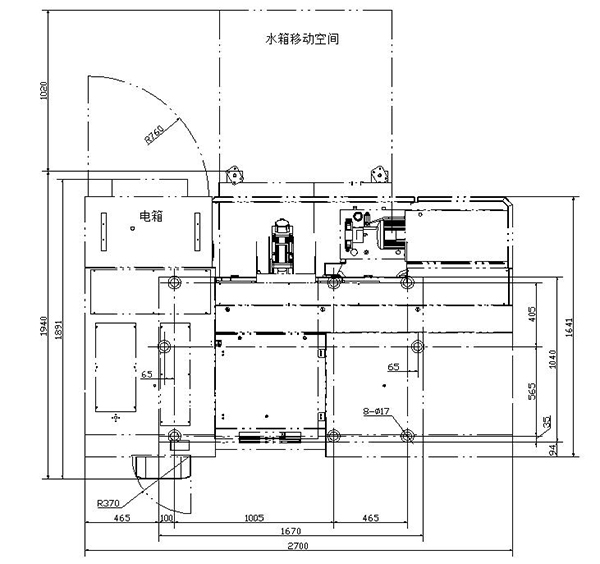

T1機床占地面積圖
